Какова погрешность измерительно-информационных комплексов с применением трансформаторов тока и напряжения?

Согласно публикации ФГУП «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии», г. Новосибирск (журнал "Новости Электротехники" №2(32) 2005), суммарный предел погрешности измерения активной электрической энергии при доверительной вероятности, равной 0,95 в соответствии с РД 153-34.0-11.209-99, в общем случае принимают равным:
формула 1.jpg,
где: dI – предел допустимой амплитудной погрешности ТТ;
dU – предел допустимой амплитудной погрешности ТН;
dQ – предел допустимой погрешности трансформаторной схемы включения счетчика;
dл – предел допустимой относительной погрешности из-за потерь напряжения в линии присоединения счетчика к ТН;
dс.о – предел основной допустимой погрешности счетчика электрической энергии при измерении количества активной электрической энергии;
dсj – пределы дополнительных допустимых погрешностей счетчика электрической энергии;
dус – предел допустимой погрешности устройства сбора и передачи данных.

В свою очередь, пределы допустимой погрешности трансформаторной схемы включения счетчика вычисляются по формуле:
формула 2.jpg
где QI и QU – пределы допустимой угловой погрешности ТТ и ТН соответственно, выраженные в минутах;
cos j – значение коэффициента мощности.

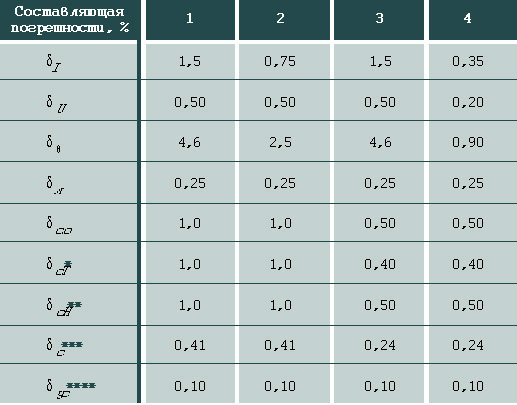

В таблице ниже приведены расчетные значения составляющих общей погрешности для случаев, наиболее часто встречающихся в АИИС КУЭ оптового и розничного рынков электрической энергии. Данные приведены для наихудшего случая – ток равен 5% номинального значения, cos j = 0,5.


Примечания:
1 – счетчик класса 0,5S по ГОСТ 30206, ТТ класса 0,5 по ГОСТ 7746, ТН класса 0,5 по ГОСТ 1983;
2 – счетчик класса 0,5S, ТТ класса 0,5S, ТН класса 0,5;
3 – счетчик класса 0,2S, ТТ класса 0,5, ТН класса 0,5;
4 – счетчик класса 0,2S, ТТ класса 0,2S, ТН класса 0,2;
* – предел дополнительной погрешности счетчика от влияния температуры окружающего воздуха (для температур, установленных ПУЭ, от 0 до 40OС);
** – предел дополнительной погрешности счетчика от влияния магнитного поля частотой 50 Гц;
*** – суммарный предел дополнительной погрешности счетчика от влияния изменения напряжения сети, частоты сети и тока третьей гармоники;
**** – УСПД типа СИКОН С10, связанное со счетчиком цифровым каналом связи.

Расчеты дают следующие показатели суммарной расчетной погрешности ИИК.

Ниже указаны варианты согласно Таблице для традиционной схемы включения аналоговых трансформаторов и применения электронного счетчика.

1. Для (ТТ 0,5S + ТН 0,5 + Счетчик 0,5S) – суммарная погрешность ИИК = 2,5

2. Для (ТТ 0,5S + ТН 0,5 + Счетчик 0,2S) – суммарная погрешность ИИК = 2,36

3. Для (ТТ 0,2S + ТН 0,2 + Счетчик 0,2S) – суммарная погрешность ИИК = 2,24

В схеме с использованием аналоговых ТТ+ТН + MU + Цифровой счетчик – суммарная погрешность ИИК = 1,5

В схеме с использованием цифровых ТТ+ТН + Цифровой счетчик – суммарная погрешность ИИК = 0,45

В схеме с использованием комбинированного ТТ+ТН с совмещением цифрового счетчика в единой конструкции – суммарная погрешность ИИК = 0,2

Следует учитывать, что указанные в статье показатели являются теоретически возможными. Реальные значения будут отличаться из-за фактических условий на объектах.


большая схема.jpg
