Делители напряжения емкостные электронные

Принцип действия:

Измерение напряжения осуществляется емкостным делителем с использованием электронно-оптического преобразователя, установленного в герметичном отсеке нижней части изоляционной колонны. Измерительный сигнал снимается с нижней секции конденсаторного делителя напряжения, измерения проводятся на уровне микротоков, поэтому в конструкции не используется феррорезонансный блок, применяемый в стандартных конструкциях емкостных измерителей. Питание делителя напряжения  осуществляется по оптическому волокну с применением специализированного лазерного источника излучения высокой надежности. Информация об измеренных значениях напряжения передаётся в блок электронной обработки, в цифровом виде, по стандартному оптическому волокну. Таким образом, достигается абсолютная гальваническая изоляция первичных и вторичных цепей.

Преимущества применения:

  • Отсутствие медных вторичных цепей, снижение стоимости материалов и затрат на монтаж.
  • Отсутствие феррорезонансов.
  • Отсутствие наводок и помех во вторичных цепях вследствие их естественной гальванической изоляции (передача сигнала по оптическому волокну).
  • Возможность подключения неограниченного количества потребителей измерительной информации. Простота и гибкость масштабирования систем.
  • Низкие затраты на текущую эксплуатацию, отсутствие рисков возникновения перерывов электроснабжения потребителей.
  • Высокая точность измерений и обеспечение их единства для всех приборов-получателей данных.
  • Возможность измерения гармонических составляющих до 100 порядка.
  • Класс точности измерительного комплекса на базе оптических преобразователей (по цифровому интерфейсу) не достижим на традиционных схемах измерений.
  • Стандартизация интерфейса связи между первичным и вторичным оборудованием. Возможность реализации всего парка приборов на базе унифицированных аппаратных решений для широкого круга задач.
  • Повышение безопасности персонала при работе во вторичных цепях.
  • Возможность измерения постоянного и переменного тока.

ДНЕЭ конструкция.png



Технические характеристики:


Параметр

Значение

Номинальное напряжение, кВ

Цифровой выход*

МЭК 61850-9-2 (Дублированный Ethernet 100Base-FX c поддержкой протоколов PTP и PRP)

Класс точности (цифровой выход):



 - Для измерений

0,2

 - Для защиты

3P

Частотный диапазон, Гц

15-5000 (для датчика напряжения)

15-2000 (по выходу 9-2LE SV80)

15-5000 (SV256)

Диапазон рабочих температур, оС:



 - Измерительный датчика

минус 60 – плюс 60

 - Электронный блок обработки

минус 10 – плюс 40

Расстояние между измерительным датчиком и электронным блоком обработки, м

до 1200

Габаритные размеры, мм:



 - Измерительный датчик (высота)

1460 – 110 кВ, 2650 – 220 кВ

 - Электронный блок

480х380х135

Масса, кг:



 - Измерительный датчик

105 – 110кВ, 150 – 220 кВ

 - Электронный блок

11

Энергопотребление (на один электронный блок), Вт

50



* Возможно исполнение с аналоговым выходам (номинальное вторичное напряжение 100/√3)

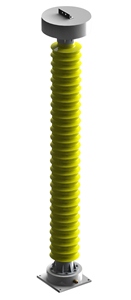

Делитель напряжения емкостной электронный:
Электронные блоки:
