Трансформаторы тока электронные оптические

В основе действия трансформатора тока электронного оптического (ТТЭО) лежит эффект Фарадея - магнитооптический эффект, который заключается в том, что при распространении линейно поляризованного света через оптически неактивное вещество, находящееся в магнитном поле, наблюдается вращение плоскости поляризации света, зависящее от величины этого магнитного поля.


Преимущества применения :
  • Отсутствие медных вторичных цепей, снижение стоимости материалов и затрат на монтаж.
  • Отсутствие феррорезонансов.
  • Отсутствие наводок и помех во вторичных цепях вследствие их естественной гальванической изоляции (передача сигнала по оптическому волокну).
  • Возможность подключения неограниченного количества потребителей измерительной информации. Простота и гибкость масштабирования систем.
  • Низкие затраты на текущую эксплуатацию, отсутствие рисков возникновения перерывов электроснабжения потребителей.
  • Высокая точность измерений и обеспечение их единства для всех приборов-получателей данных.
  • Возможность измерения гармонических составляющих до 100 порядка.
  • Класс точности измерительного комплекса на базе оптических преобразователей (по цифровому интерфейсу) не достижим на традиционных схемах измерений.
  • Стандартизация интерфейса связи между первичным и вторичным оборудованием. Возможность реализации всего парка приборов на базе унифицированных аппаратных решений для широкого круга задач.
  • Повышение безопасности персонала при работе во вторичных цепях.
  • Возможность измерения постоянного и переменного тока.

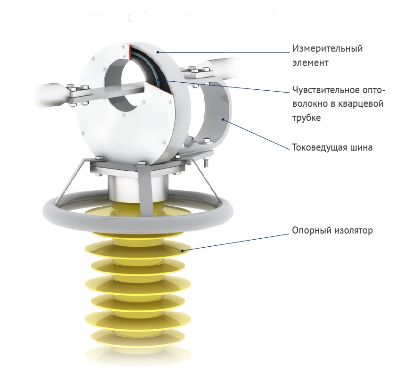

ТТЭО конструкция.png




Технические характеристики:

Параметр

Значение

Номинальное напряжение, кВ

110 - 750

Номинальный первичный ток, А

300 - 40 000*

Номинальный вторичный ток, А

1 (стандартный аналоговый выход)

Цифровой выход**

МЭК 61850-9-2 (Дублированный Ethernet 100Base-FX c поддержкой протоколов PTP и PRP)

RS-485 (для измерений постоянного тока)

Класс точности:



 - Для измерений

0,2s (цифровой выход)

 - Для защиты

5TPE (цифровой, кратность до 65)

Частотный диапазоне, Гц

0-9000 (оптический датчик),

0-5000 (SV256),

0-2000 (по выходу 9-2LE SV80)

Диапазон рабочих температур, оС:



 - Измерительный датчика

минус 60 – плюс 60

 - Электронный блок обработки

минус 10 – плюс 40

Номинальная нагрузка (аналоговый выход, на фазу) для измерений, ВА

2,5

Расстояние между измерительным датчиком и электронным блоком обработки, м

до 1200

Габаритные размеры, мм:



 - Измерительный датчик (высота)

1837 – 110 кВ, 2961 – 220 кВ

 - Электронный блок

480х380х135

Масса, кг:



 - Измерительный датчик

70 – 110 кВ, 110 – 220 кВ

 - Электронный блок

11

Электропотребление (на один Электронный блок), Вт

50

































* Максимально допустимое значение 280 000 кА

** Возможно исполнение с аналоговым выходом 1 А, для коммерческого учета


Трансформатор тока электронный оптический:

Электронные блоки:
